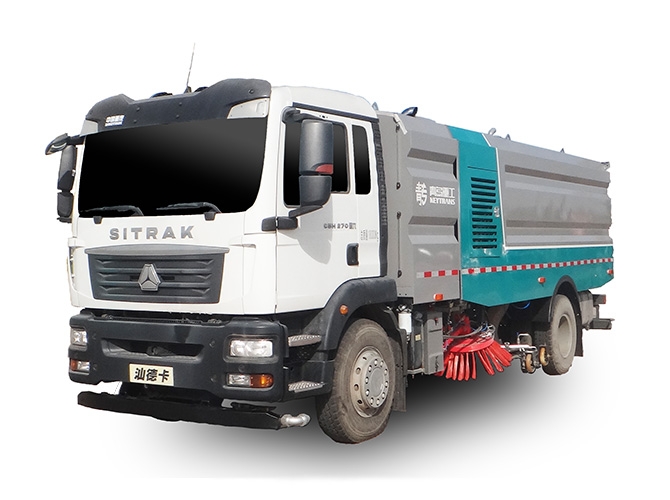

SITRAK-C5H雙發洗掃車
洗掃車適用于城市道路、廣場、機場、碼頭、隧道、橋梁、路緣等地方的機械化洗掃作業。
1、副發動機選用國際知名品牌康明斯發動機,動力強勁,噪聲低,更省油、性能穩定。
2、電控系統CAN總線控制,智能化一鍵式操作,故障語音報警,實現故障提前預警并自動顯示故障,配置倒車影像系統。
3、高低壓水泵、高壓噴頭、高壓離心風機、副發動機等關鍵核心部件均采用國際、國內著名品牌產品,質量可靠,使用壽命長。
4、箱體選用304不銹鋼板制作,風道流場壓力均勻,吸附力強,剛度更好,易于垃圾的徹底傾倒。
5、多種自動保護裝置,清水箱缺水報警,垃圾箱滿水報警,后門開啟傾翻卸料報警等。
6、左右噴桿與吸嘴“V”型布置,掃刷可自由調節接地力和轉速,均具有防撞避讓及自動復位功能。
技術參數
| 整車型號 | QDZ5182TXSZDG50F1 | |||||||||
| 汽車底盤 | 底盤型號 | 中國重汽 ZZ5186XXYK501GF1 | ||||||||
| 發動機型號 | 中國重汽MC07.27-60 國VI | |||||||||
| 發動機額定功率 | 202kW/2200 r.p.m | |||||||||
| 輪胎 | 前輪 | 10.00R20 | ||||||||
| 后輪 | 10.00R20 | |||||||||
| 副發動機 | 標準配置 | 型號,生產企業 | QSB5.9-C160-30(國/) 東風康明斯發動機有限公司 | |||||||
| 功率 | 117kW/2200r/min | |||||||||
| 離合器 | 汽車離合器,氣動驅動,電氣自動控制 | |||||||||
| 風機 | 型式 | 專用高壓離心風機 | ||||||||
| 傳動形式 | 窄V帶傳動 | |||||||||
| 液壓系統 | 型式 | 電液控制集中操縱 | ||||||||
| 主要元件 | 齒輪泵,擺線馬達,液壓缸,電磁閥,集成塊等 | |||||||||
| 液壓油容量 | 100L | |||||||||
| 電氣系統 | 控制方式 | PLC控制+手動控制,機電液互鎖等 | ||||||||
| 底盤車系統電壓 | 24V | |||||||||
| 工作裝置系統電壓 | 24V | |||||||||
| 高壓清洗系統 | 高壓水泵 | 型式 | 柱塞式 | |||||||
| 型號 | NXP-C145/100R | |||||||||
| 額定壓力 | 10MPa | |||||||||
| 額定流量 | 143L/min | |||||||||
| 額定轉速 | 1450r/min | |||||||||
| 低壓沖洗系統 | 低壓水泵 | 型號 | 65QZB-50/110NST | |||||||
| 流量 | 50m/h | |||||||||
| 揚程 | 110m | |||||||||
| 沖洗寬度 | 24m | |||||||||
| 作業 參數 | 洗掃作業 | 洗掃寬度 | m | 3.6 | ||||||
| 洗掃行駛速度 | Km/h | 3~20 | ||||||||
| 清洗高壓水額定壓力 | Mpa | 10 | ||||||||
| 清洗水額定流量 | L/min | 143 | ||||||||
| 清掃作業 | 清掃寬度 | m | 3.6 | |||||||
| 清掃速度 | km/h | 3~20 | ||||||||
| 最大清掃能力 | m2/h | 70000 | ||||||||
| 卸料角 | ≥45 | |||||||||
| 清水箱總?cè)莘e | m3 | 10 | ||||||||
| 垃圾罐總?cè)莘e | m3 | 7 | ||||||||
| 質量參數 | 最大總質量 | kg | 18000 | |||||||
| 整車整備質量 | kg | 12060、12600 | ||||||||
| 結構尺寸 | 外形尺寸 (長×寬×高) | mm | 9100×2500×3130 | |||||||
| 軸距 | mm | 5000 | ||||||||
| 輪距 | 前懸 | mm | 1450 | |||||||
| 后懸 | mm | 2650 | ||||||||
| 接近角 | ( ) | 16 | ||||||||
| 離去角 | ( ) | 11 | ||||||||
| 最小離地間隙 | mm | 200 | ||||||||
